精密絲網印刷網板的原理和制程

返回列表 來源： 發布日期： 2020.01.27 瀏覽次數：

作者：安徽旭瑞網業有限公司www.haomiwang.cn

寫文章其實是一個很累的活，但是像這些東西放在那里就沒有價值，我要發揮技術的價值和責任，也請各位道友不要嘲笑，至少我初心和目的是沒有企圖的。

很久沒有更新，是Eric太忙，忙完工作，又忙著學習。今天簡單聊一下精密網板的制作工藝以及分享國內某制版公司的照片。

機料法，如圖：



流程大體如此，也很多人都看的厭倦了。筆者認為，簡單的事情復雜做，細膩到骨頭里，這個活才算是真正的修煉圓滿。

由于絲印網板應用領域廣泛，筆者也涉獵過很多行業，視覺裝飾類的相對來說簡單一些，制版要求也沒有那么的高。所以今天不講簡單的，咱聊點削微復雜的電子產品網板和光學網板。

真正意義上完美的一塊網板是對環境有要求的，控制飛塵、溫度（20℃）、相對濕度60，這三項。

涂布工序  圖例：

b42f4d0d49d08d4178f919c1999438e




上圖為機械的涂布機，相比人工更加穩定控制膜厚，且更加精準控制厚度。

精密網板其實核心的技術點就是在變量數據的把控！

微信圖片_20200103072551

微信圖片_20200127172323

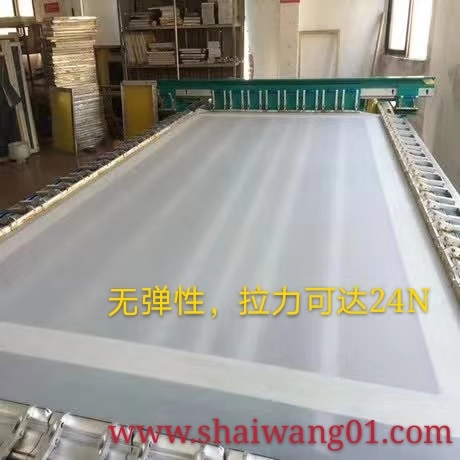

上圖：網板張力控制，6點或者9點測試，變量點：張網次數、網框材料、網紗質量、繃網角度、干凈清潔。



上圖：膜厚測量儀。對于膜厚的要求主要還是圍繞產品需求來定。比如12μm的厚度，其上漿（涂布）工藝，大致是3+2and1+1；定額的膜厚需要控制的變量項目有：感光膠的粘度，上漿的次數，相對濕度和溫度符合恒定要求。

很多道友都遇到過網紋和魚鱗紋，截止目前網紋還是一個需要高度控制的問題。解決方法如圖，但是不做描述，見諒。







再次強調，控制變量，學會控制變量的時候，就可以掌控全局，定位結果。



上圖：曝光工藝的變量：菲林吸附、曝光時間。曝光時間的設定一定不要忽略膜厚和上漿工藝，不能一蹴而就。

微信圖片_20191123221559
